自力式控制阀
进口自力式压力调节阀
PN1.6、4.0、6.4
3/4″~ 12″
AMISCO进口自力式（阀后）压力控制阀，由阀体、执行器和一个设定压力的弹簧组成。采用内部取压结构，依靠介质自身的压力变化来达到自动调节和稳定压力的目的。适用于蒸汽，弱腐蚀性气体或低粘度液体的场合，在系统管道中起阀后压力控制的作用，当阀后压力升高时，阀门关闭减压。
进口自力式压力调节阀的技术数据：
|
阀体 |
|||||
|
公称通径 |
DN20、20、25、32、40、50、65、80、100、125、200、250、300mm |
||||
|
公称压力 |
PN1.6、4.0、6.4MPa |
||||
|
法兰标准 |
JB/T79.1-94、79.2-94等 |
||||
|
阀体材料 |
铸铁（HT200）、铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、） |
||||
|
阀芯形式 |
单座（P）、双座（N）、套筒（M） |
||||
|
阀芯材料 |
硬密封 |
不锈钢（1Cr18ni9Ti、1Cr18Ni12MoTi） |
|||
|
软密封 |
不锈钢镶嵌橡胶圈 |
||||
|
阀杆材料 |
不锈钢（1Cr18ni9Ti、1Cr18Ni12MoTi） |
||||
|
压力平衡 |
不锈钢波纹管 |
||||
|
流量特性 |
快开 |
||||
|
使用温度 |
-20~80℃、-20~350℃ |
||||
|
执行器 |
|||||
|
压力设定范围（KPa） |
15~50;40~80；60~100；80~140；120~180；160~220； 200~260；240~300；280~350；300~400；380~450；430~500； 480~560；540~620；600~700；680~800；780~900；880~1000；950~1500；1000~2500 |
||||
|
膜盖材料 |
钢板镀锌 |
||||
|
膜片材料 |
丁腈橡胶、乙丙橡胶、氟橡胶、耐油橡胶 |
||||
|
性能 |
|||||
|
设定值偏差 |
±5% |
||||
|
允许泄漏量 (在规定实验条件下) |
软密封 |
单座：≤10阀的额定量；双座、套筒：5*10阀的额定量 |
|||
|
硬密封 |
DN15~50 |
DN65~25 |
DN150~250 |
||
|
10气泡/min |
20气泡/min |
40气泡/min |
|||

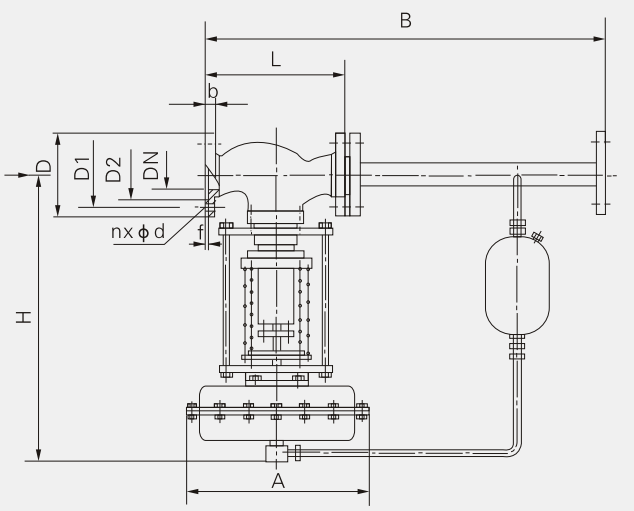

结构简图：

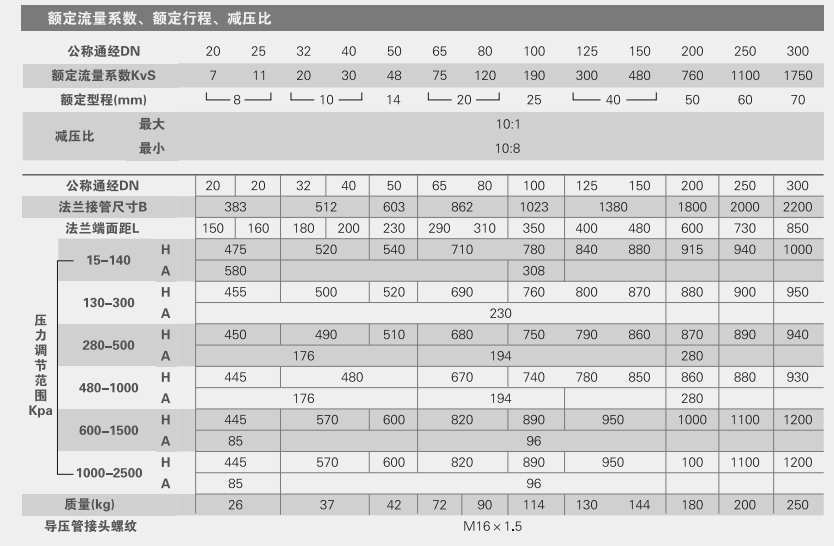

额定流量系数、额定行程、减压比：
