进口气动球阀
进口气动二片式球阀
1000PSI
1/2″~ 2″

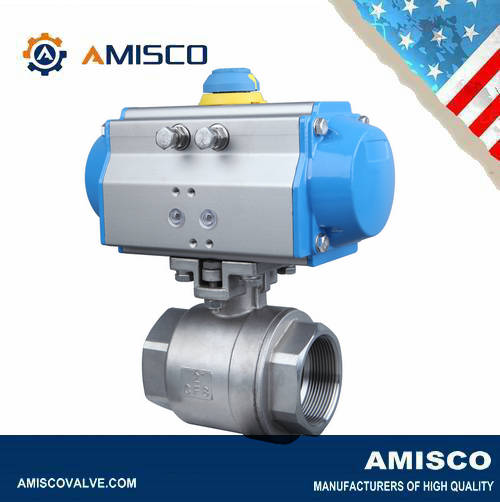

AMISCO进口气动二片式球阀是由气动执行器和二片式球阀组合的气控阀门。
AMISCO进口气动二片式球阀由一个精小型的电动执行器和2片式球阀构成。电动执行器内置伺服放大器，输入4-20mA信号或220V等适当指令后，执行器驱动球阀的内部球芯90°旋转来做切断、调节作用。AMISCO的进口气动二片式不锈钢球阀是全流道、无硅树脂阀门，阀体采用不锈钢精密铸造，通径范围为1/4“~2“，阀体承压1000PSI，标准配置为内螺纹连接，具有安装简单、结构紧凑、尺寸小、重量轻、动作稳定的特点。
进口气动二片式球阀的特征：
■阀杆带有防脱出装置设计
■钢球球槽上有泄压孔设计
■多种螺纹端供选择
■密封焊结构
■铸件通过TUV认证
■防火、防静电设置
标准规范
设计：MSS SP-110
■壁厚：EN 12516-3
■管螺纹接端：ASME B1.20.1 DIN 2999/259
ISO 7/1，ISO 228/1， JIS B 0203
■检验与测试：Mss sp-110
进口气动二片式球阀的技术数据：
|
阀体规格 |
||
|
•阀体结构 |
全通径二片式精铸阀体 |
|
|
•尺寸范围 |
1/4”〜2”（DN8〜DN50） |
|
|
•端部连接 |
内螺纹（NPT、BSPT、BSPP） |
|
|
•压力等级 |
1000PSI |
|
|
•温度范围 |
-29℃~+180℃（RPTFE）、-29~300℃（PPL） |
|
|
•阀体材料 |
CF8、CF8M、CF3M |
|
|
•阀座材料 |
PTFE、PPL、PEEK |
|
|
•阀芯形式 |
O型球形阀芯 |
|
|
•流量特性 |
近似快开型 |
|
|
•动作范围 |
0~90° |
|
|
•死区 |
≤1%（可调） |
|
|
产品标准 |
||
|
•设计标准 |
MSS SP-10 |
|
|
•壁厚 |
EN 12516-3 |
|
|
管螺纹连接端 |
ASME B1.20.1、DIN 2999/259、ISO 7/1、ISO 228/1、JIS B 0203 |
|
|
•测试标准 |
MSS SP-10 |
|
|
气动执行器规格 |
||
|
•缸体属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
|
•端盖属性 |
一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 |
|
|
•缸体表面涂层 |
挤压的优质铝合金缸体，经精密加工的内孔和外部表面进行硬质阳极氧化处理（特殊情况下阳极氧化+特氟龙涂层），使用寿命更长，摩擦系数低。 |
|
|
•证书/使用标准 |
连接部分符合全新国际标准规范ISO5211，DN3337(F03-F25)使用产品安装具有互换性、通用性。 |
|
|
•输出扭矩 |
8um~10000um |
|
|
•控制气源 |
经过滤的压缩空气，无需润滑油，有润滑油的情况下润滑油必须适合NBR |
|
|
•气源压力 |
最小气源压力3bar（40psi），最大气源压力8bar（120psi） |
|
|
•介质环境温度 |
标准：-20℃~+80℃、低温：-40℃~+80℃、高温：-15℃~+150℃ |
|
|
•旋转行程 |
90°、120°、135°、180°、双向±5°调节 |
|
|
•安装法兰 |
DIN/ISO5211、DIN3337 |
|
|
•标准型 |
铝合金外壳硬质阳极氧化处理，可根据不同环境条件表面镀镍、氧化+聚酯喷涂、氧化+PTFE喷涂等 |
|
|
•全系列符合IEC61508规定，并通过安全完整性等级SIL3认证。 |
||
|
•通过德国莱茵TUV认证机构的ATEX、CE认证 |
||

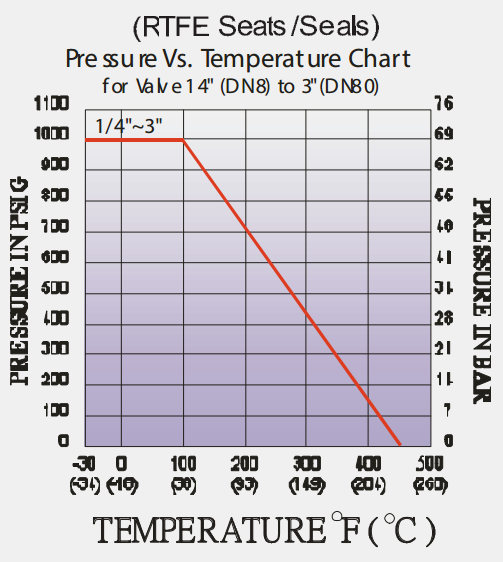

压力温度图：

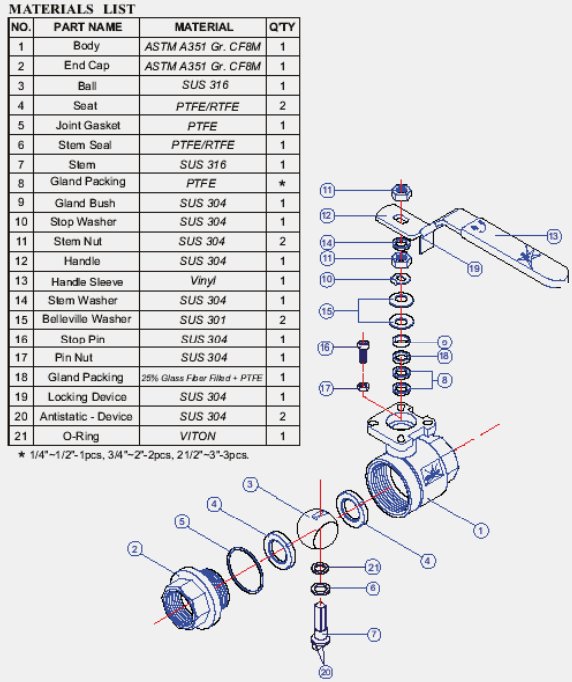

进口气动二片式球阀零部件材质：
